Как перевести pdf в dwg для autocad с помощью онлайн сервисов или программы

Особенности форматов PDF в DWG

Как перевести PDF в DWG

PDF – это формат электронных документов, который был разработан компанией Adobe Systems. Главное назначение – это презентация полиграфической продукции в электронном виде. Ее можно просматривать практически на любом устройстве, используя разноплановые программы. Редактирование выполнятся только с помощью специального ПО. Из преимуществ формата PDF стоит выделить:

• высокий уровень безопасности документов, возможность настройки дополнительной защиты от редактирования;
• небольшой объем файлов, что очень удобно для хранения;
• универсальность, о которой мы упоминали выше.

DWG – формат, используемый с целью хранения двухмерных и трехмерных проектных данных. По умолчанию он используется такими программами как AutoCAD, nanoCAD, IntelliCAD.

Конвертирование DWG в PDF

Для преобразования файлов формата ДВГ в ПДФ нет необходимости в использовании сторонних программ-конвертеров, так как в AutoCAD имеется возможность сделать это на этапе подготовки файла к печати (необходимость печатать же его отсутствует, разработчики решили использовать функцию PDF-принтера). Но если по каким-либо причинам нужно воспользоваться решением от сторонних производителей, то и это не будет проблемой — программы-конвертеры имеются, и инструкция по работе с одной из них будет находиться ниже.

Способ 1: Встроенные средства AutoCAD

В запущенной программе с открытым проектом DWG, который нужно конвертировать, необходимо выполнить следующие действия:

1. В верхней части главного окна, на ленте с командами, найдите пункт «Output» («Вывод»). Затем кликните по появившейся кнопке с изображением принтера под названием «Plot» («Чертить»).

2. В части нового окна под названием «Printer/plotter», напротив пункта «Name», вам необходимо выбрать PDF-принтер. В программе представлены пять его типов:
3. AutoCAD PDF (High Quality Print) — предназначен для высококачественной печати;
4. AutoCAD PDF (Smallest File) — предоставляет максимально сжатый ПДФ-файл, который благодаря этому занимает очень мало пространства на накопителе;
5. AutoCAD PDF (Web And Mobile) — предназначен для просмотра ПДФ в сети и на мобильных устройствах;
6. DWG To PDF — обычный конвертер.

Выберите подходящий вам и нажмите «ОК».

Теперь остаётся лишь сохранить PDF-файл в нужное место на диске. В меню стандартного системного «Проводника» откройте желаемую папку и нажмите «Save».

Способ 2: Total CAD Converter

Данная программа содержит множество полезных функций, которые пригодятся людям, нуждающимся в конвертировании файла DWG во множество других форматов или нескольких документов одновременно. Сейчас мы расскажем как при помощи Total CAD Converter преобразовать ДВГ в ПДФ.

1. В основном меню программы найдите файл и нажмите на него левой кнопкой мыши. После этого кликните по кнопке «PDF» на верхней ленте инструментов.

В новом открывшемся окне нужно нажать на пункт «Start Conversion». Там же щёлкните по «Start».

Готово, файл преобразован и находится в том же месте, где и оригинал.

Заключение

Метод конвертирования файла DWG в PDF с помощью AutoCAD является одним из самых практичных — процесс происходит в программе, в которой ДВГ создаётся по умолчанию, имеется возможность его редактирования и т.д. Множество вариантов преобразования также являются несомненным плюсом АвтоКАД. Вместе с этим нами была рассмотрена и программа Total CAD Converter, являющаяся разработкой стороннего производителя программного обеспечения, которая справляется с преобразованием файлов на ура. Надеемся, эта статья помогла в решении поставленной задачи.

Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.

Как преобразовать файлы DWG в PDF

Привет друзья!

Недавно столкнулся с такой проблемой: как перевести файл dwg  в pdf. Дело в том что не у всех установлена программа Автокад и заказчик не может распечатать чертёж или исполнительную схему и просит скинуть в pdf формате.

Единственная проблема она платная и стоит 3000 рублей. Но ею можно пользоваться бесплатно 30 дней.

Что я и делал. Как вариант на этом же сайте можно переводить dwg  в pdf в онлайн режиме, но к сожалению эти файлы получаются почему то не совсем адекватные. Линии рисуются разной толщины. Вот сам исходный файл:

• А вот что получается после конвертации в режиме онлайн:

И тогда я стал искать другие пути решения моей проблемы и наткнулся на сайт Михаила Орлова   http://acad-prog.ru/dwg-v-pdf/ .

Не долго думая, я не стал изобретать велосипед, а попросил Михаила разместить эту статью у себя на сайте. Итак, читайте, изучайте и внедряйте.

“В этой статье мы рассмотрим, как преобразовать файлы DWG в PDF.

При создании проекта, на базе AutoCAD, всегда возникает необходимость передачи его заказчику или смежным организациям. Самый простой способ – это передача файла в формате AutoCAD с расширением dwg. Но данный способ имеет несколько существенных недостатков.

Во-первых, нередко бывает, что у человека, которому нужно передать проект, AutoCAD просто не установлен. Во-вторых передавая чертежи в формате dwg, вы предоставляете другому человеку полный доступ к результатам своей работы.

Ваши труды могут отредактировать и использовать в своих интересах.

К частью, разработчики AutoCAD позаботились о том, чтобы пользователи могли защитить свою информацию. Для этого в AutoCAD предусмотрена возможность преобразования файлов DWG в PDF.

Ну а файлы в формате pdf , может открыть любой пользователь при помощи бесплатной, общедоступной программы Acrobat Reader. И защитой информации все будет в порядке.

Процедура преобразования файла dwg в pdf совсем несложная. Давайте рассмотрим ее подробнее.

1. Преобразования файла AutoCAD в pdf осуществляется посредством печати в файл.
2. Откройте Ваш чертеж.
3. Щелкните мышкой по Кнопке приложения.

Переведите указатель мыши ниже на строку «Печать». В появившемся списке выбираем «Печать».

Или просто нажмите на клавиатуре Ctrl+P.

Откроется окно «Печать – Модель».  Вариантов  настройки печати множество.  Мы рассмотрим один из возможных вариантов печати.

Главное, что нужно сделать обязательно – это в качестве принтера указать DWG To PDF. pc3. Давайте рассмотрим некоторые дополнительные настройки для принтераDWG To PDF. pc3. Для этого после выбора принтера DWG To PDF. pc3, нажимаем на кнопку «Свойства».

В открывшемся окне щелкаем по строчке «Дополнительные свойства». Затем по кнопке «Дополнительные свойства».

Откроется окно «Свойства преобразования DWG в PDF».

Здесь в рамке «Шрифты» нужно выбрать переключатель «Включить все». AutoCad подключить к файлу PDF все необходимые шрифты. Если этого не сделать, возможно, что какие нибудь надписи в файле PDF  будут отображаться не корректно. При открытии PDF-файл выдаст сообщения о том, какого шрифта не хватает.

• В рамке «Дополнительные настройки вывода»:
• Если поставить галочку в поле «Включить информацию о слоях», то в созданном PDF-файле будет возможность управлять слоями.
• Если эту галочку убрать, будет создан PDF-файл без такой возможности.
• Если после создания PDF-файла, Вы хотите, чтобы он сразу открывался в программе Acrobat Reader, поставьте галочку в поле «По завершении открыть в программе просмотра файлов PDF».
• После того как свойства установлены, нажимаем ОК.

Затем нажимаем ОК в окне «Редактор параметров плоттера DWG To PDF. pc3».

В окне «Изменения в файле параметров плоттера». Для того, чтобы сохранить настройки для других файлов, выбираем переключатель «Сохранить изменения в следующем файле» и нажимаем ОК.

1. Все остальные настройки осуществляются, как при обычной печати на лист:
2. Указываем формат листа;
3. Область печати; Что печатать: выбираем «Рамка»; щелкаем по кнопке «Рамка

Преобразование DWG, DXF, DWF файлов в PDF — Acme CAD Converter 2019 8.9.8.1501 RePack (& Portable) by TryRooM

Acme CAD Converter — новая версия популярной и достаточно востребованной программы, которая позволят просмотреть файлы в формате DXF, DWF, DWG и конвертировать их в BMP, WMF, GIF, JPEG, PCX, TIFF, PNG, TGA, DXF, DWG, SVG, SVGZ, CGM, EPS, PDF, HPGL( PLT, HGL) и многие другие форматы, а также позволяет конвертировать версии DXF и DWG файлов ( R2.5-R2013). Преимущества программы в том, что для просмотра и конвертации нет необходимости в установке ресурсоёмких программ, таких как AutoCAD и т.п.Системные требования:Windows XP | Vista | 7 | 8 | 8.1 | 10 x32/x64Торрент Преобразование DWG, DXF, DWF файлов в PDF — Acme CAD Converter 2019 8.9.8.1501 RePack (& Portable) by TryRooM подробно:Возможности программы:·Позволяет конвертировать версии DXF и DWG файлов( R2.5-R2013 )·Преобразование DWG, DXF, DWF в PDF·Преобразование DWG, DXF, DWF в EPS, CGM, HPGL (*. PLT)·Преобразование DWG, DXF, DWF в WMF, BMP, GIF, JPEG, TIFF, PNG, TGA, PCX·Преобразование DWG, DXF, DWF в SVG·Заменяет отсутствующие шрифтыОсобенности программы:·Поддерживает просмотр и преобразование различных DWG, DXF и DWF форматов (R2.5-R2013)·Поддерживает замену файлов шрифтов·Поддерживает передачу команд в AutoCAD и позволяет в пакетном режиме восстанавливать чертежные файлы·Данный конвертер может экспортировать информацию о слоях в PDF файл и также позволяет вам экспортировать OLE записи и растровые записи в PDF·Поддержка пакетного преобразования нескольких файлов·Поддержка печати·Поддержка Windows 95, 98, ME, NT, 2000, XP, Vista, 7, 8, 8.1, 10 без AutoCADЧто нового?:Version history >>>Особенности RePack’a:·Тип: установка, распаковка (Portable by TryRooM).·Языки: Multi/Русский перевод Boomer.·Лечение: проведено (patch)Ключи командной строки:·Тихая установка русской версии: /VERYSILENT /I /RU·Тихая установка английской версии: /VERYSILENT /I /EN·Тихая распаковка: /VERYSILENT /P·Не создавать ярлык на рабочем столе: /NDНе создавать ярлык в меню «Пуск»: /NSВыбор места установки: /D=ПУТЬКлюч /D=ПУТЬ следует указывать самым последнимНапример: файл_установки.ехе /VERYSILENT /I /D=C:MyProgram
Скриншоты Преобразование DWG, DXF, DWF файлов в PDF — Acme CAD Converter 2019 8.9.8.1501 RePack (& Portable) by TryRooM торрент:

Скачать Преобразование DWG, DXF, DWF файлов в PDF — Acme CAD Converter 2019 8.9.8.1501 RePack (& Portable) by TryRooM через торрент:

acme-cad-converter-2019-8_9_8_1501-repack-portable-by-tryroom.torrent (cкачиваний: 426)

Как конвертировать PDF в DWG онлайн

Чтобы пользоваться описанными ниже инструментами, вам нужен всего лишь браузер и доступ в интернет. Сам процесс конвертирования целиком и полностью берут на себя серверные мощности веб-сервисов. Эти ресурсы обеспечивают целостный перенос всех проектных данных — дуг, штриховок, линий и т.п. — в редактируемые объекты DWG.

Способ 1: CADSoftTools PDF to DWG

Сайт компании-разработчика программных решений для просмотра и редактирования чертежей. Здесь же пользователю предлагается простой веб-инструмент для конвертирования PDF-документов в DWG. Онлайн-конвертер CadSoftTools поддерживает исходные файлы, размером до 3 мегабайт и в количестве не более двух единиц в день. Также сервис конвертирует лишь две первые страницы документов и не работает с растровыми изображениями, преобразуя их в OLE-объекты.

В результате готовый DWG-файл, упакованный в ZIP-архив, будет сохранен в памяти вашего компьютера.

Конечно, учитывая все ограничения, это решение нельзя назвать наиболее удобным. Однако при необходимости преобразовать небольшой PDF-документ в чертеж, сервис однозначно сослужит вам добрую службу.

Способ 2: Zamzar

Популярный онлайн-конвертер, поддерживающий огромное количество входных и выходных форматов. В отличие от инструмента CADSoftTools, этот сервис не ограничивает вас в количестве обрабатываемых файлов и тем более страниц. Также выше здесь и максимальный объем исходного файла — до 50 мегабайт.

1. Сначала с помощью кнопки «Выберите файлы» загрузите нужный документ на сайт. Укажите расширение «DWG» в выпадающем списке «Convert files to» и введите имейл-адрес в текстовое поле рядом. Затем начните процесс преобразования, щелкнув по кнопке «Конвертировать».
2. Как результат проделанных действий, вы получите сообщение об успешной постановке файла в очередь на конвертирование. Здесь же будет указано, что ссылка на загрузку чертежа будет отправлена на ваш электронный ящик.
3. Откройте почту и найдите письмо от «Zamzar Conversions». В нем перейдите по длинной ссылке, расположенной в нижней части сообщения.
4. Теперь на открывшейся странице просто нажмите на кнопку «Download Now» напротив названия готового чертежа.

Сервис бесплатный и позволяет преобразовывать даже довольно объемные PDF-документы. Однако, несмотря на продвинутые алгоритмы конвертирования, Zamzar не гарантирует полного переноса всех деталей чертежа. Тем не менее результат, скорее всего, окажется лучше, чем если бы вы воспользовались стандартной функцией импорта.

Теперь, ознакомившись с материалом, вы знаете, как при помощи веб-инструментов конвертировать ПДФ-документы в файлы с расширением DWG. Это очень просто и, что главное, не требует установки стороннего ПО — поэтому и практичнее.

Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.

PDF to DWG Converter

Для начала рассмотрим самый распространенный способ. Так как преобразовать PDF в DWG в «Автокаде» нельзя, вам придется использовать для этих целей сторонние приложения. Одной из таких программ как раз и является PDF to DWG Converter, название которой говорит само за себя.

Чтобы начать процесс конвертирования, достаточно скачать приложение, запустить его, а затем выполнить следующие шаги:

1. Найдите в главном меню программы строку Select a PDF file и укажите в ней путь к чертежу, который вы хотите преобразовать.
2. В разделе Output укажите версию AutoCAD, в которой вы собираетесь работать. Затем отметьте галочкой параметр DWG и назначьте папку для сохранения результата.
3. При необходимости укажите через номера страниц, которые вы хотите конвертировать. Если вам нужно преобразовать весь чертеж, тогда просто отметьте параметр All pages.
4. Нажмите кнопку Convert.

Начнется процесс преобразования PDF в DWG. Длительность этой операции напрямую зависит от размера исходного файла, но вам в любом случае нужно дождаться ее завершения.

Выбор формата бумаги и области сохранения

На следующем этапе решения задачи того, как в «Автокаде» сохранить в PDF, следует выбрать один из форматов бумаги, например, ISO без полей А3. Затем вам необходимо выбрать область чертежа, которую требуется перевести в формат PDF. Для этого в разделе «Область печати» следует указать, что именно вы будете трансформировать. Например, если выбрать «Границы», то в создаваемый файл отправится всё пространство модели, которое занимает наш чертёж.

А вот «Рамка» позволит конвертировать в новый формат ту часть модели, которую мы выберем на экране с помощью прямоугольного контура. Пункт «Экран» позволит вам отправить в PDF-файл то изображение, которое можно видеть на данный момент. Чтобы точно определиться, какой именно пункт лучше выбрать, можно воспользоваться опцией «Просмотр». Как правило, оказывается, что удобней других использовать функцию «Рамка».

Итак, после выбора данного пункта меню программа AutoCad предложит пользователю обвести контуром ту область пространства модели, которую необходимо сохранить в PDF-файл. Посредством привязки обозначаем область, выводимую на печать. Будет кстати подчеркнуть, что если на чертеже уже есть стандартная рамка с отступом от края листа 20 мм слева и 5 мм справа, сверху и снизу, то её обводить контуром нет необходимости. В таком случае эта рамка не попадёт в область печати и не отобразится в новом PDF-файле. Чтобы она сохранилась, необходимо контуром захватить всю область листа по внешнему краю.

Top 3 PDF to DWG Software

1. Any PDF to DWG Converter

Any PDF to DWG Converter allows you to convert PDF files to most AutoCAD file formats such as DXF or DWG. It is highly efficient as it can perform multiple converting processes at the same time with multiple files. Weighting only 4 MB in size, this software is one of the smallest but is probably one of the easiest to use especially for beginners.

• Supports all version of PDF files
• Ability to convert PDF document either fully, specific pages or single page into DWG/DXF files
• Ability to optimize vectors for better end results
• The software can operate with or without AutoCAD
• Small learning curve making it highly accessible and easy to use

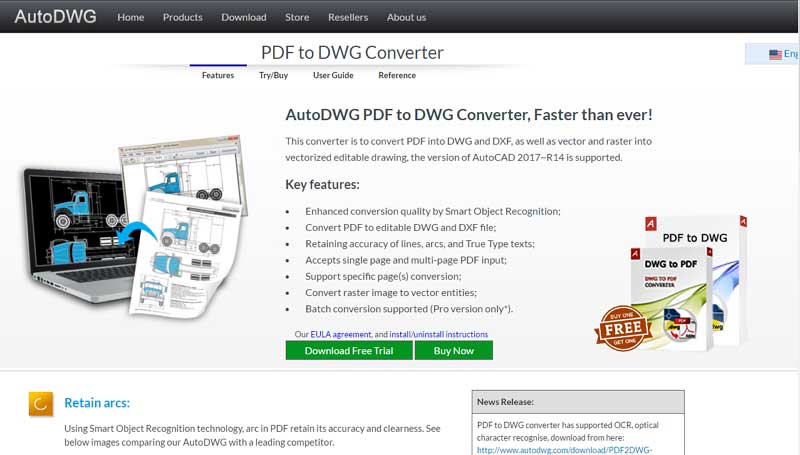

2. AutoDWG PDF to DWG Converter

AutoDWG PDF to DWG Converter is an awesome tool that converts PDF files to DWF file formats quickly and more efficiently. One of its primary features is the ability to perform conversion based on batch or series. This feature allows the users to save a lot of time and capacity to streamline the conversion process.This tool can retain the quality of the selected PDF files because it can keep polynomials, polygons, text and images in the PDF files.

• Smart Object Recognition (improve output file quality)
• Converting PDF into editable DWG and DXF files
• Support specific or single page conversion
• Can run on your computer without AutoCAD installed.

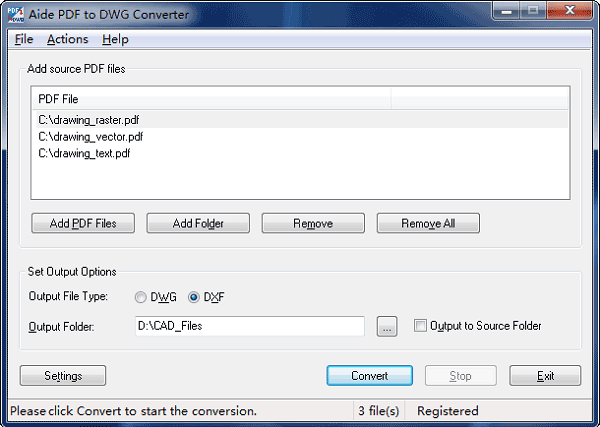

3. Aide PDF to DWG Converter

Just like most of the conventional converters in the market, Aide PDF to DWG Converter is efficient in converting PDF to DWG. The software can preserve lines, shapes, and fonts of the original file and therefore, making sure the end product is of high quality. It also supports different outputs which are editable DWG and DXF files.

• Accepts various PDF inputs
• Software includes a broad range of symbols
• Ability to perform mass conversion
• Can extract embedded raster images from selected PDF files
• Conversion process is fast and easy

Фотоконвертер

Но если у вас отрублен интернет, то воспользоваться онлайн сервисами уже не представляется возможным. Поэтому напоследок я покажу одну классную программу, которая ставится на компьютер. Приложение называется «Фотоконвертер» и скачать его вы можете отсюда.

Пользоваться программой очень просто, и буквально за несколько шагов вы сможете перевести pdf в dwg без каких-либо проблем.

1. После того, как вы зайдете в приложение нажмите на кнопку «+файлы» и кликните на пункт «Выберите файлы». После этого, соответственно, выберите документы с вашего компьютера (можно несколько или даже папку).
2. Теперь, спуститесь ниже и нажмите на значок плюса. А затем, из выпадающего меню выберите формат DWG.
3. Ну и последним штрихом останется нажать на кнопку «Старт».

В принципе все. Осталось только подождать окончания процесса конвертации. Об этом нам сообщит вновь открывшееся окошко.

В целом, программа хорошая, но ее минус состоит в том, что бесплатный период доступен лишь на 2 недели. Стандартная версия с полным пакетом услуг обойдется вам в 999 рублей единожды.

Как перевести документ из PDF в DWG с помощью программы

Просматривая страницы Интернета, вы увидите большое количество программ, позволяющих перевести документ из формата PDF в DWG. Выберите одну из них, скачайте и установите на компьютер. Помните, что большинство ПО платное. Но и функциональность его на порядок шире.

Выбирать можно из таких программ:

• PDF to DWG;
• PDF to DWG Converter;
• ABViewer Enterprise.

Скачав программу и установив на компьютер, вам понадобится ее запустить. Зависимо от выбранного ПО интерфейс будет отличаться. Общая последовательность действий выглядит так:

• выбрать формат, в который нужно перевести документ;
• указать папку, куда будет помещен новый документ. Поле может называться «Output Folder»;
• в настройках выбрать версию AutoCAD;
• открыть файл PDF. Если программа англоязычная, это будет кнопка «Add PDF File». Выбрать документ, указав путь к месту его расположения;
• запустить конвертацию.

Новый файл будет располагаться по указанному вами адресу.

Второй способ создания PDF в AutoCad

Второй способ конвертации чертежа из формата DWG в ПДФ быстрее и эффективнее. Как из «Автокада» сохранить в PDF, кроме уже описанного выше метода? В данном случае нам предстоит работать в пространстве «Лист». При этом абсолютно не имеет значения, сколько листов в нашем чертеже. Их может быть и два, и десять. Всё отличие заключается лишь во времени обработки данных AutoCad и, соответственно, полной конвертации файла:

Чтобы воспользоваться вторым способом, вам необходимо будет перейти на любую вкладку «Лист» чертежа. При этом порядок листов в созданном файле после завершения конвертации будет таким же, как и в чертеже формата DWG.
Теперь необходимо войти в меню «Настройки», а затем в «управление AutoCad».
Далее следует выбрать пункт «Экспорт», а следом — PDF.
На экране появится окошко «Сохранить в PDF», в котором необходимо выставить нужные параметры

Следует отметить, что здесь важно указать, что мы будем конвертировать: один конкретный текущий лист или все сразу.
На заключительном этапе остаётся лишь выбрать путь для сохранения создаваемого файла. На конвертацию уйдёт какое-то время

Как правило, это несколько десятков секунд.

Как видно, второй способ, как из «Автокада» сохранить в PDF гораздо проще и эффективнее, чем первый. Особенно остро это можно ощутить при необходимости перевести в нужный формат проект объёмом в 20 и более листов.

Как создать файл PDF из чертежа AutoCAD. Конвертация DWG в PDF

Печать электронной версии чертежа AutoCAD в формате dwg в формат pdf набирает все большую популярность. Сделать это можно несколькими способами, предлагаю оценить каждый из них.

Команда Печать

Первый, самый простой способ. Запустите команду Печать (_PLOT), в окне выбора принтера выберите встроенный принтер DWG to PDF.pc3 (вы также можете использовать любой другой виртуальный pdf-принтер)

Так как команда печати на pdf-принтере аналогична печати на физическом принтере, то все настройки аналогичны обычным настройкам печати. После указания всех параметров и нажатия клавиши ОК, система предложит вам ввести имя pdf-файла и место его размещения.

Недостаток этого способа в том, что он не позволяет напечатать сразу несколько листов — каждый чертеж будет в отдельном файле. Но при этом способ прост и понятен.

Команда Экспорт в PDF

Второй способ перевода DWG в PDF — запустите команду ЭКСПОРТПДФ (_EXPORTPDF). Система предложит ввести имя и расположение файла, определить настройки

Важно: если запустить команду из пространства Модели, то система предложит напечатать одностраничный pdf-файл. Если же запустить из пространства листа, то можно напечатать либо отдельный лист в отдельном файле, либо сделать многостраничный документ, содержащий все листы чертежа

Для этого в списке Экспорт выберите Текущий лист или Все листы

 Команда Публикация

Третий, самый продвинутый способ — команда Публ (_PUBLISH). Команда позволяет напечатать в один файл листы из разных файлов dwg или листы из одной подшивки. В списке Публикация в выберите PDF, укажите нужные листы, при необходимости добавьте новые dwg-файлы и укажите содержащиеся в них листы. Если у вас есть созданная подшивка, вы можете просто указать ее.

Обратите внимание, что печать в формат pdf может занимать длительное время (в зависимости от исходного dwg-файла), система производит печать в фоновом режиме и после ее окончания выдаёт сообщение о готовности

Выводы

В зависимости от цели каждый раз необходимо выбирать один из трех способов работы:

1. Если вам необходимо напечатать один лист чертежа в отдельном файле, используйте команду Печать
2. Если вам необходимо создать многостраничный документ из листов одного dwg-файла, используйте команду Экспорт в ПДФ
3. Если вам необходимо создать многостраничный документ из листов из разных dwg-файлов, то используйте команду Публикация

Вставка PDF в AutoCAD

Довольно часто присылают чертежи в формате PDF, на основе которых требуется создать свой чертеж или нанести на присланные что-нибудь свое. Можно конечно перечертить весь чертеж или же основные его элементы, которые необходимы для работы, но лучше всего и быстрее работать уже с готовым.

Неоднократно получал от коллег вопрос: как вставить PDF в AutoCAD?

Решил ответ на данный вопрос отобразить в блоге в виде урока. Самый оптимальный вариант, которым пользуюсь я — вставить чертеж как подложку PDF.

Как я вставляю подложку из PDF и масштабирую ее на чертеже:

переходим на Строку меню — Вставка — Подложка PDF…;

или выбираем на вкладке Вставка — Ссылка — Присоединить…;

или вводим в командную строку команду _pdfattach

выбираем нужный файл PDF и нажимаем на кнопку Открыть;

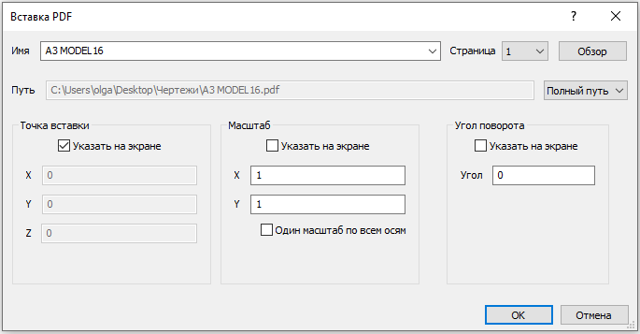

в появившемся окне Подключить подложку PDF выбираем нужные настройки (какие страницы вставлять; тип пути к файлу (чтобы потом не пересылать чертеж с файлом подложки — лучше выбрать без пути); точку вставки (я выбираю указать на экране); масштаб (я выбираю масштаб 100 — обычно он часто подходит, чтобы потом сильно не увеличивать);

указываем точку вставки на чертеже;

определяем значение коэффициента масштаба, на которое нам необходимо увеличить/уменьшить вставленный чертеж PDF. Чтобы узнать значение данного коэффициента необходимо:

— измерить размер любого расстояния, которое есть на чертеже;

— обращаем внимание на размерный стиль, а именно на точность измерения! Я не использую дополнительно размерный стиль, а включаю окно Свойства и выделяю проставленный размер. В группе Тест видим точную Величину размера

Используя данную величину размера мы получим максимально точный коэффициент масштаба для увеличения/уменьшения рисунка.

Как видим, у нас на рисунке значение размера стоит 6000, а на проставленном размере значение — 2996.715. Теперь необходимо 6000 разделить на 2996.715 — получим значение масштаба = 2,0021924006787432238300939528784.

выбираем инструмент Масштаб и увеличиваем наш чертеж на значение 2,0021924006787432238300939528784.

Согласитесь, вводить все эти цифры как-то не очень удобно. Я предпочитаю пропускать пункт определения коэффициента масштаба, а делаю так:

сразу активирую инструмент Масштаб и в поле для ввода значения ввожу следующее выражение (один из самых первых примеров уроков по lisp)

и нажимаю клавишу Enter;

теперь вставленный чертеж PDF имеет масштаб 1:1.

Далее проделываем все остальные операции с нашей подложкой.

Если у Вас возникли вопросы, не только касательно данного урока, задавайте — с радостью отвечу.

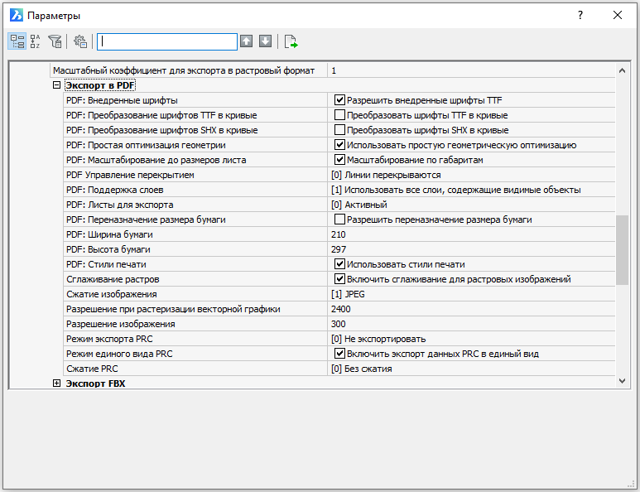

Диалоговое окно PDF Options (Параметры PDF)

Диалоговое окно «PDF Options» (Параметры PDF) служит для просмотра и редактирования настроек текущего . Открыть его можно разными способами:

• › раздел «Printer/plotter» (Принтер/плоттер) › кнопка «PDF Options…» (Параметры PDF…). Данная кнопка отображается только если из раскрывающегося списка «Name» (Имя) выбран PC3-файл конфигурации печати, предназначенный для вывода DWG-чертежей в PDF;
• «Plotter Configuration Editor» (Редактор параметров плоттера) › вкладка «Device and Document Settings» (Устройство и документ) › узел «Custom Properties» (Дополнительные свойства) › раздел «Access Custom Dialog» (Доступ к дополнительным свойствам) › кнопка «Custom Properties…» (Дополнительные свойства…).

Вызов диалогового окна PDF Options: 1 — из диалогового окна Plot; 2 — из Plotter Configuration Editor

Для вызова диалогового окна «PDF Options» (Параметры PDF) необходимо, чтобы в разделе «Printer/plotter» (Принтер/плоттер) диалогового окна «Plot» (Печать), из раскрывающегося списка «Name» (Имя), был выбран PC3-файл конфигурации плоттера, предназначенный для вывода чертежей из AutoCAD в формат PDF.

В диалоговом окне «PDF Options» (Параметры PDF) доступны следующие настройки :

1. Галочка «Show results in viewer» (Показывать результаты в программе просмотра) — автоматическое открытие распечатанного PDF-документа в программе, которая используется для просмотра файлов PDF по умолчанию;
2. Раздел «Quality» (Качество):
   • Раскрывающийся список «Vector quality» (Качество вектора) — задание разрешения для векторных объектов и градиентных заливок. Возможные значения — от 150 dpi (точек/дюйм) до 4800 dpi (точек/дюйм);
   • Раскрывающийся список «Raster image quality» (Качество растрового изображения) — задание разрешения для растровых изображений. Возможные значения — от 150 dpi (точек/дюйм) до 4800 dpi (точек/дюйм). Качество растрового изображения не может быть выше качества вектора;
   • Раскрывающийся список «Merge control» (Управление слиянием) — выбор способа отображения пересекающихся линий. Доступно два варианта: Lines Overwrite (Только последняя линия) — нижележащие линии перекрываются вышележащими; Lines Merge (Все линии) — цвета пересекающихся линий смешиваются;
3. Раздел «Data» (Данные):
   • Галочка «Include layer information» (Включить информацию о слоях) — добавление в PDF-документ слоев чертежа, что позволяет включать и отключать их видимость в программе для просмотра файлов PDF;
   • Галочка «Include hyperlinks» (Включить гиперссылки) — перенос в PDF-документ вставленных в чертеж гиперссылок, что позволяет переходить по ним из программы для просмотра файлов PDF;
   • Галочка «Include bookmarks» (Создать закладки) — добавление в PDF-документ ссылок на именованные виды и листы, которые будут доступны на панели закладок в программе для просмотра файлов PDF;
   • Галочка «Capture fonts used in the drawing» (Включить шрифты, используемые в чертеже) — внедрение в PDF-документ используемых в чертеже TrueType-шрифтов, которые будут корректно отображаться в программе для просмотра файлов PDF даже при их отсутствии в системе;
   • Галочка «Convert all text to geometry» (Преобразовать весь текст в геометрию) — преобразование всего имеющегося на чертеже текста в геометрию, что гарантирует полную идентичность текста в PDF-документе тексту на DWG-чертеже, но приводит к увеличению размера файла и заметной пикселизации текста при просмотре PDF в крупном масштабе, которую можно уменьшить посредством увеличения значения «Raster image quality» (Качество растрового изображения).

Диалоговое окно PDF Options

Преобразование PDF в DWG

Как импортировать векторные объекты, текст и растровые изображения из любого документа PDF? Можно ли экспортируйте чертежи .dwg в формат PDF? С BricsCAD это достаточно легко сделать.

Подложки

Один из вариантов использования PDF-документов совместно с чертежами – наложение их в качестве подложек с помощью команды PDFATTACH. Появится диалоговое окно с различными стандартными опциями.

Одной из самых полезных опций является поле номера страницы.

Это значительно упрощает прикрепление нужной страницы из многостраничного документа и избавляет от ошибок при экспорте страниц с использованием любой другой программы.

Примечание: если после вставки качество изображения будет вызывать сомнения, используйте команду RE (REGEN) для регенерации текущего окна просмотра.

Использование PDF в качестве подложки очень полезно, так как он более интерактивен, чем растровое изображение. Точки привязки остаются активными, что позволяет использовать их для быстрого создания чертежа. Используйте команду PDFADJUST для редактирования подложки PDF. Если изображение слишком яркое, вы можете изменить контраст, уменьшить или преобразовать его в монохромное.

Импорт PDF

Вы также можете импортировать ваш PDF напрямую. При этом векторные линии и текст будут интерпретированы как dwg-объекты, будут доступны для редактирования и станут частью чертежа. Сплошные заливки могут быть автоматически преобразованы в штриховки.

Экспорт в PDF

Если вы создаете чертежи в формате .dwg, вы можете сохранить свой документ в формате PDF, чтобы поделиться им с другими людьми, у которых пока нет BricsCAD.

Откройте меню Файл – Экспорт PDF. BricsCAD автоматически экспортирует текущий вид в формате PDF, включая текущий визуальный стиль. Если вы выбрали 2D каркас, линии останутся полностью редактируемым вектором в программном обеспечении, таком как Adobe Illustrator.

Готовы попробовать BricsCAD?
Легко попробовать, легко купить, легко владеть! Это BricsCAD. Загрузите наши продукты на сайте и поработайте с ними бесплатно в течение 30 дней. Свобода выбора плюс бессрочные (постоянные) лицензии на продукты, которые работают со всеми языками и по всему миру. Вам понравится то, что мы создали для вас! Знакомьтесь – семейство продуктов BricsCAD V19!
