Пошаговая инструкция разборки iPhone 5 и 5s в домашних условиях.

Вопрос о том, как открыть айфон 5, его крышку и дисплей в домашних условиях еще не решен. Инструкция, которая будет описана ниже, поможет понять, как разобрать iPhone 5s дома с использованием подручных инструментов. Естественно, что простыми отвертками открутить винты на корпусе будет проблематично и предполагает, что у человека уже есть специальный набор или несколько инструментов.

Разбирать телефон нужно с двух болтиков в нижней части устройства около разъема для наушников и зарядного устройства

Разборка выполняется пошагово и заключается в четком следовании таким шагам:

1. Взять айфон 5 в руки и перевернуть его к себе нижней гранью, где располагаются порты для аудио гарнитуры и зарядного устройства.
2. Открутить два винта, которые находятся по бокам от док-коннектора смартфона.
3. Во избежание повреждения шлейфа экрана и кнопки «Домой» дисплей снимается обычной присоской легкими и плавными движениями.
4. Экран аккуратно приподымается и отсоединяется шлейф Touch ID.
5. Когда дисплей полностью отделен, можно приступать к отделению батареи. Делается это с помощью заточенного медиатора или пластиковой лопаточки. Аккумулятор приклеен с обратной стороны на двустороннюю клейкую ленту.
6. От основной части отделяется шлейф модуля сенсора отпечатков пальцев. Верхняя крышка полностью снята.
7. Далее плоским предметом отделяется сам сенсор отпечатков.
8. Аккуратными движениями отделяется и извлекается задняя основная камера.
9. Легким движением руки снимается материнская плата айфона. Выполняется это с помощью плоского пластикового инструмента.
10. Откручиваются несколько мелких винтиков, и достается передняя камера.
11. Последним шагом становится выкручивание остальных винтов и съем коннектора и выхода для аудио гарнитуры и микрофона.

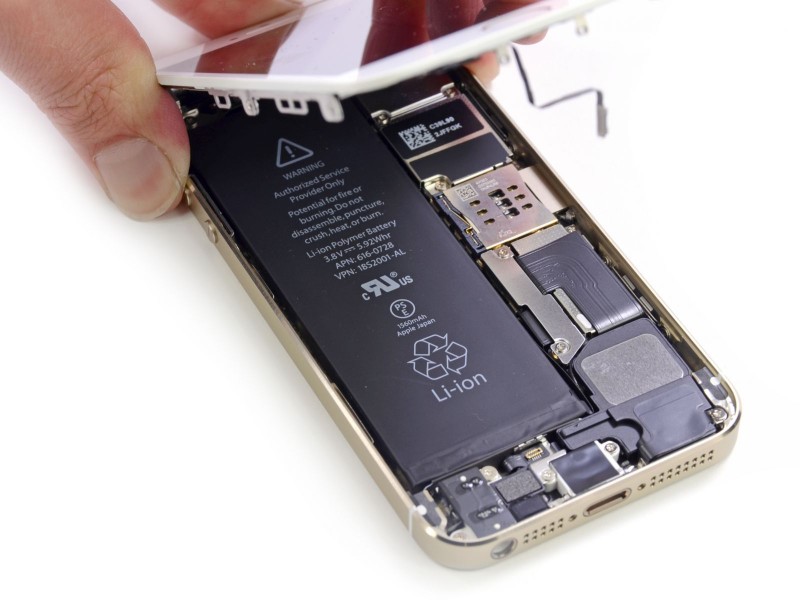

Разбор айфон 5s —начальный этап

На этом все основные комплектующие полностью отделены друг от друга и разбор iPhone 5s можно считать оконченным. Сборка осуществляется в таком же порядке, но в обратной последовательности с заменой вышедших из строя модулей. Подробнее об этом в следующем разделе.

Вскрыть айфон 5 или 5s просто, а вот правильно разобрать его могут не все

Разбираем iphone 5

• Первым делом отвинчиваем заднюю крышку аппарата и снимаем экран.

• Для этого Вам нужно выкрутить пару небольших шурупов по разным сторонам от разъема для зарядки аппарата. Найти их совсем не сложно.

• Далее, используя вакуумную присоску вынимаем экран. Выполнить операцию можно и при помощи небольшой пластмассовой лопатки или медиатора. В этом случае необходимо экран зацепить снизу, а затем приподнять. Выполняя действие, нужно быть максимально осторожным, чтобы не расколоть и не поцарапать дисплей.

• Ещё у iPhone 5 часто встречается проблема с легко стирающейся краской. Разбирая телефон, нужно помнить об этом на каждом этапе работы.

• После поднятия дисплея, отсоедините его от главного блока схем — материнской платы. Учтите, что узлы аппарата довольно крепко соединены.
• После откручивания последнего болтика на плате, аккуратно приподнимите шлейф экрана. Здесь снова понадобится медиатор или пластиковая лопатка. Теперь экран можно полностью вынуть.

• Демонтируем батарею
• Ни в коем случае не пропускайте этот шаг разборки, ведь дальнейшие действия при соединенном аккумуляторе могут закончиться ударами тока. Это не только опасно для Вас, но и вызывает дефекты прочих узлов телефона.
• Как и чем протирать экран жк телевизора в домашних условиях?

  Первым делом надо открутить три винта держащих защиту на шлейфе батареи

• Чтобы снять батарею, воспользуйтесь той же пластиковой лопаткой. Аккумулятор может не поддаться Вам с первого раза, но волноваться из-за этого не стоит. Аккуратно поддевайте его с разных сторон, пока клей, удерживающий батарею не отделится.

• Вынимаем с разбираем материнскую плату Iphone 5
• Вынув аккумулятор, выкрутите болтики на которых держится камера. Их два. После этого последовательно отключаем разъемы микрофона, динамика и наушников. После следуют шурупы, на которые прикреплены шлейф антенны и слот сим-карты.

• Когда выкрутите 5 этих шурупов и отсоедините шлейфы, не спеша извлеките материнскую плату.

• На этом этапе разборки аппарата, корпус iPhone 5 можно отложить, ведь дальнейшие манипуляции происходят непосредственно с материнской платой. Снимаем камеру, открутив два шурупа. Никаких дополнительных элементов крепежа этот узел не имеет и потом свободно отсоединится.

• Переходим к вибромотору, прикрепленному на три шурупа. Затем, для снятия нижнего шлейфа материнской платы. Чтобы полностью убрать нижний шлейф на материнской плате, на котором держатся порт Lightning, «джек» для гарнитуры, динамик, Wi-Fi антенна и один из микрофонов, нужно выкрутить еще семь шурупов: два в нижней части рядом с разъемом для наушников, один в правой части шлейфа и еще четыре, непосредственно удерживающие весь компонент.

• Снимаем ЦП
• Для отделения процессора iPhone 5 сначала потребуется снять с него защитную пленку.

• Снимаем детали от передней панели.
• Когда Вы отделили оставшиеся элементы с задней стороны аппарата, можно перейти к передней части.
• Кнопка «home» удерживается на клею, кнопку надо аккуратно поддеть лопаткой и вынуть

• Одним из последних элементов, которые предстоит отсоединить, является металлическая пластина, защищающая экран от прикосновений к другим аппаратным частям устройства. После того, как будет снята последняя деталь, разборку iPhone 5 можно считать законченной.

В данном видео вы узнаете более наглядно как разобрать Iphone 5

Особенности и частые ошибки при замене корпуса

Знать важно не только то, как снять крышку на Айфоне 5 или се, но и как избежать распространенных ошибок при демонтаже элементов. Разберем основные проблемы:

1. Не прикладывайте чрезмерных усилий. Если коннектор не вылезает из разъема, убедитесь, что подцепили именно его, а не само крепление. Отклеивая шлейфы или аккумулятор, не тяните сильно — лучше еще раз прогрейте область феном.
2. Не перепутайте крепежные винты, так как они разных размеров. Если вкрутить винт большего диаметра в непредназначенное отверстие, то можно повредить материнскую плату.
3. Не теряйте резиновые прокладки, металлические кронштейны и шайбочки. Без них пострадает качество работы собранного устройства.
4. Ну и, главное, не торопитесь. Разбор смартфона Apple надо проводить предельно аккуратно, с помощью специального набора инструментов.

Источник

1 Как разобрать Айфон 5 – отсоединение экрана

Откручиваем специальной крестообразной отверткой на нижней панели два небольших шурупа, которые находятся по бокам от Lightning-коннектора.

Затем, используя вакуумную присоску, отсоединяем аккуратно экран. Если же вакуумной присоски нет, тогда можно для этого использовать какой- либо иной инструмент, с помощью которого вы подденете снизу экран и приподнимете, но при этом следует быть предельно осторожным. Так как можно не только повредить сам экран, но и поцарапать корпус.

Далее экран приподнимаем и откручиваем от материнской платы. Стоит отметить, что все внутренние составляющие пятого айфона достаточно надежно привинчены.

На материнской плате откручиваем шурупы, с помощью пластиковой лопатки поддеваем далее коннектор экрана и полностью его снимаем.

Пошаговая инструкция разборки

Шаг 1

Желательно сделать резервную копию телефона. Затем выключите телефон и выньте из него сим-карту.

Шаг 2

При помощи отвертки Pentabole выкрутите два винта. Они расположены на нижнем торце смартфона, по бокам от разъема.

Важно помнить, что снизу экрана находятся шлейфы от кнопки Home и разъема. Поэтому, если вы резко и сильно поднимите экран над корпусом – вы можете порвать их

Поднимать дисплей над корпусом можно:

• Используя присоску. Ее нужно прикрепить к экрану телефона, сразу над кнопкой Home. Совершая движения присоской с экраном вправо-влево аккуратно (помним про шлейфы) поднять экран на 2-3 мм. Далее вставляем специальную лопатку (из набора для разборки корпуса) с одной стороны дисплея и поднимаем его выше.
• Иногда дисплей поднимают при помощи лопатки. Если делать это неаккуратно – можно повредить корпус телефона и лишить его герметичности.
• Если телефон неоднократно разбирался – бывает, что дисплей легко поднимается без использования специнструментов – достаточно аккуратно поддеть его. Но такое происходит довольно редко.

После выполнения этого шага вы должны получить телефон с приподнятым дисплеем:

Шаг 4

При помощи пинцета или лопатки нужно отсоединить шлейфы кнопки «Home» и разъема.

Шаг 5

Поднимаем нижний край дисплея. Верхний придерживаем на месте, так как там еще остаются подключенные шлейфы.

Шаг 6

Используя крестовую отвертку, выкручиваем 4 винта, фиксирующих металлическую пластину, которая закрывает разъем для подключения дисплея.

Шаг 7

При помощи пинцета или специальной лопатки отключаем 3 разъема и снимаем дисплей.

На этом все. Снятие дисплея iPhone 5s –окончено. Чтобы поставить новый дисплей – нужно пройти по данной инструкции в обратном порядке.

• Будьте внимательны при разборке смартфона!
• Не теряйте винты и другие детали – для этого организуйте себе рабочее место, используйте лотки для мелких деталей.
• Не путайте местами винты, так как многие из них различаются по длине и путаница может привести к поломке смартфона.

P.S. Если статья вам помогла, ставьте лайки, вступайте в группы в соцсетях. Спасибо!

Внимание, 6-е поколение iPhone! Назовём его… iPhone 5! Эта модель была анонсирована 12 сентября 2012 года. Она выпускается в чёрном и белом цвете и вариантах ёмкости 16, 32 или 64 Гб

А теперь приготовьтесь к разборке из разборок – разбираем iPhone 5!

Это руководство является переводом статьи: https://www.ifixit.com/Teardown/iPhone-5-Teardown/10525/1 .

Предупреждение

Эта статья не является руководством к действию! Вся ответственность за сбор и разбор вашего устройства лежит на вас. Многие производители не несут гарантийных обязательств если устройство было разобрано пользователем. Если вы не хотите лишиться гарантии на вашее устройство уточните условия гарантийных обязательств в документации или у производителя устройства.

Инструменты для разборки iPhone X

Смартфон создан из прочных и качественных материалов, при аккуратной эксплуатации телефон надолго останется в первозданном виде. Стоимость ремонта пропорциональна цене сломанного телефона – за замену экрана придется выложить 300 долларов, а за серьезные повреждения мастера требуют половину от изначальной стоимости iPhone. Поэтому неудивительно, что покупатели пытаются чинить аппарат самостоятельно, и если под рукой есть инструкция, то разбор iPhone X не займет много времени. На рынке даже возможно найти специальные наборы инструментов, предназначенные для починки десятой модели iPhone. Покупатели оказались недовольны ценниками на ремонт Айфона 10, поэтому сеть наводнили инструкции по разборке и самостоятельной замене деталей. Главное – подходить к делу с максимальной аккуратностью и терпением.

Для разборки понадобится комплект инструментов – приобрести набор возможно целиком или купить инструменты по отдельности. При разборе используются:

• отвертка модели Pentalobe P2;
• спуджер из пластика;
• присоски или специализированное устройство iSclack (чтобы аккуратно открыть корпус);
• пинцет с заостренным кончиком;
• металлический спуджер (он же – лопатка);
• отвертка модели Tri-Point;
• лопатка Halberd.

Естественно, что производители iPhone не рекомендуют вскрывать телефон – такие действия приводят к потере гарантии. Но если терять уже нечего, то стоит воспользоваться подходящими инструментами, а не ковырять смартфон ножом. Острые предметы легко повреждают шлейфы, которые не выйдет заменить без дорогостоящего вмешательства мастера, к тому же придется потратиться на приобретение комплектующих в фирменных магазинах.

Как открывать заднюю крышку Айфона

Для начала нужно подготовить место для работы, на котором будет удобно и просторно. Рекомендуется положить на стол обычный белый лист, он пригодится в ситуации, если будет уронен винт или иная маленькая деталь.

Следите, чтобы поверхность рабочего места была чистой и сухой, влияние воды и агрессивных сред могут отрицательно сказаться на работоспособности устройства. Также потребуется мини отвёртка и собственно сам девайс. Без отвертки открыть Айфон не получится

Айфон 4 и 5

Инструкция по вскрытию iPhone 4 и 5 версии:

Отключите iPhone, и удостоверьтесь в этом, иначе можно сильно навредить электронному устройству

Передвиньте рычажок звукового режима в позицию тишины, так, чтобы показалась красная полоска.

Осторожно открутите 2 винта на нижней части устройства, которые располагаются по обе стороны от зарядного разъёма. Старайтесь не повредить прорезь

Положите винтики на листок, чтобы потом их можно было найти.

Возьмите iPhone обеими руками, расположив его вниз экраном. Двумя большими пальцами одновременно слегка нажимайте на заднюю крышку и проталкивайте вверх её до упора, пока не будет слышен щелчок. Как правило, для проведения подобной процедуры прикладывать большой силы не требуется.

Крышка с лёгкостью будет отделена от корпуса. Затем можно сменить заднюю крышку, почистить элементы внутри аппарата от грязи или сделать иные требуемые манипуляции.

Управление и отключение платных подписок на Айфон

iPhone 6 и 7

В Айфона 6 и 7 снять крышку можно так:

1. Удостоверьтесь, что устройство отключено, выньте SIM-карточку. Необходима скрепка для нажатия на клавишу выброса.
2. Перед тем, как начать процедуру открытия крышки, нужно коснуться любой поверхности из метала, иначе возможно повредить чувствительные детали статическим зарядом (можно использовать антистатические перчатки).
3. В устройстве есть приклеенные элементы. Если разбор осуществляется с усилием, значит, что-то делается неверно. Аккуратно раскладывайте все детали, тогда при сборке не будет возникать трудностей. Также может произойти удаление всей информации, в связи с чем рекомендуется создать резервные копии нужных данных.
4. Отвинтите отвёрткой-звёздочкой 2 винтика, находящихся у разъёма зарядки.
5. Аккуратным лёгким движением отделите дисплей присоской, стараясь не повредить шлейфы в Айфоне. Для открытия может потребоваться немного подогреть шов феном – ведь он проклеен специальным водонепроницаемым составом.

Важно! На Айфоне 7 заднюю крышку необходимо открывать слева направо

Айфон 8

Снять заднюю крышку на iPhone 8 можно следующим образом:

Открутите 2 нижних звездообразных винтика (Пенталоб), разогрейте экран.
Используйте лопатку из пластмассы, чтобы не оставить царапин: нужно выдвинуть вниз экран и далее тянуть модуль слегка на себя в сторону нижних винтов с целью извлечь верхние зажимы.

Осторожно отщёлкните клипсы по периметру смартфона.

Поднимайте экран не более, чем на 10°, чтобы не навредить креплению и шлейфам. Неосторожное движение может привести к обрыву шлейфа.

Когда все верхние клипсы и зажимы будут отщёлкнуты, осторожно поднимайте экран в правую сторону

Модуль лучше удерживать не более чем на 60° относительно корпуса.

Айфон 10

Процедура открытия крышки для iPhone 10 следующая:

Нужно открутить винтики задней крышки с 2-х сторон от зарядного разъёма отвёрткой Pentalobe P2 (звездообразной).
Подденьте края крышки спуджером (пластиковая лопатка), если потребуется – слегка нагрейте рамку экрана.
Одновременно удерживая приоткрытый край лопаткой из пластика, предельно осторожно, чтобы не повредить шлейфы, открывайте корпус в правую сторону спуджером
Обратите внимание, что корпус Айфона 10 открывается как книга.

Потяните модуль слегка на себя, в сторону нижних винтов для извлечения верхних зажимов из корпуса.

Открывайте заднюю крышку. Подставьте под неё маленький предмет, к примеру, коробочку, для удерживания её под определённым углом.. Все способы создания резервной копии Айфона стандартными средствами и сторонними приложениями

Все способы создания резервной копии Айфона стандартными средствами и сторонними приложениями

Необходимые инструменты для разборки iPhone 5

В стандартный набор для разборки айфона 5 входят следующие приспособления:

• отвертки,
• присоска для снятия мультитач дисплея,
• лопаточка из пластика.

Разбор айфона 5s не требует особых знаний, но подвластен аккуратным людям

Отвертки для этой марки смартфонов нужны необычные. Apple практически во всех своих гаджетах использует свой тип винтиков, которые представляют собой антивандальные пятиконечные винты под названием Pentalobe. Это нововведение появилось именно в пятой модели. До этого в 1, 2, 3 и 4 айфоне использовались стандартные винтики крестообразного типа.

Такие винты обычно маркируют аббревиатурой TS, но иногда встречается и маркировка P или PL. Последняя используется немецкой компанией Wiha, специализирующейся на изготовлении различных инструментов.

Помимо маркировок необходимо учитывать и размер деталей. Для моделей iPhone 4, iPhone 4S, iPhone 5, iPhone 5c, iPhone 5s, iPhone 6, iPhone 6 Plus, iPhone 6S, iPhone 6S Plus, iPhone SE, iPhone 7, iPhone 7 Plus, iPhone 8, iPhone 8 Plus и iPhone X используют классический для Apple винт TS1 c диаметром 0.8 миллиметров. Для MacBook Air и MacBook Pro есть своя категория — TS4 c диаметром 1.2 миллиметров.

Специальные винты, которые повсеместно используются на моделях айфона начиная с 5 серии

Важно! Иногда сборка айфонов, макбуков и айпадов может происходить и с использованием обычных шлицевых, крестообразных, звездообразных или трехлепестковых винтиков. Последние начали появляться в моделях айфон 7, 7+, 8, 8+, X, а также в смарт-часах Apple Watch. Любая отвертка представляет собой рукоять и вставленный в нее металлический стержень

Для удобства хвата и безопасности рукоять делают из резины или других сплавов синтетики с различными узорами. Ее габариты напрямую зависят от размеров винтиков, которые предстоит вкручивать и выкручивать. Для айфонов идеально подойдет рукоять диаметром от 10 до 15 миллиметров

Любая отвертка представляет собой рукоять и вставленный в нее металлический стержень. Для удобства хвата и безопасности рукоять делают из резины или других сплавов синтетики с различными узорами. Ее габариты напрямую зависят от размеров винтиков, которые предстоит вкручивать и выкручивать. Для айфонов идеально подойдет рукоять диаметром от 10 до 15 миллиметров.

От наконечника отвертки также зависит многое. Именно его форма и позволяет работать с теми или иными деталями. Эппл обычно пользуется инструментами с такими наконечниками:

• Slotted (SL) — отвертка с прямым и плоским шлицом. В народе известка под названием «Минус».
• Philips (PH) — отвертка с крестообразным шлицом. Закономерно называется людьми «Плюс».
• Torx — инструмент американского производства, который представляет собой внутреннюю шестиконечную звезду. Это та отвертка, без которой нельзя произвести нормальный ремонт айфона.
• Torx Plus Tamper Resistant — аналог из предыдущего пункта, но с пятиконечной или трехлучевой звездой.
• Tri-Wing — запатентованный инструмент в форме трехлепесткового наконечника.

Важно! Для работы с айфоном пятой модели будет кстати отвертка типа Slotted, Philips и Torx Plus. Корпус открывается последним инструментом, а разборка комплектующих — первым и вторым. Разборка iPhone 5s должна производиться только с помощью специального набора отверток

Разборка iPhone 5s должна производиться только с помощью специального набора отверток

Чтобы не повредить дисплей при его отсоединении от корпуса, используют специальную присоску. В качестве такого инструмента подойдет обычная присоска на металлическом колечке или профессиональный и удобный аппарат с использованием вакуума.

В разы удобнее производить разборку, когда в руках есть пинцет. Особенно это актуально для мобильных телефонов, чьи детали достаточно маленькие. Сегодня продаются специальные пинцеты с функцией притягивания металлических элементов и прочими полезными свойствами.

При снятии экрана рекомендуется пользоваться специальными лопаточками и присосками

Пластиковую лопаточку также желательно иметь. С ее помощью также можно поддеть экран, аккумуляторную батарею и некоторые другие комплектующие. Инструменты, которые не являются необходимыми, но способны облегчить труд:

• органайзеры для винтиков;
• специальные коврики для рабочего места;
• карты расположения шурупов;
• подточенные медиаторы (те же самые лопаточки).

Необходимые инструменты для разбора

Стандартными отвертками айфоны не разбираются. Для работы используются специальные инструменты. По факту они представлены в виде набора различных отверток малого сечения, а также имеющих фигурные наконечники.

На данный момент можно выделить следующие разновидности отверток, предназначенных для разбора:

• Slotted – отвертка представлена в виде плоского шлица и острого наконечника. Его мастера называют просто «минус».
• Philips – наконечник крестообразный, как у стандартной отвертки. Но его размеры гораздо меньше, поскольку этот инструмент предназначен для выкручивания и закручивания шурупов.
• Torx – шестиконечный наконечник, предназначенный для откручивания съемной крышки некоторых разновидностей айфона.
• Torx Plus – отвертка с пятиконечным наконечником.
• Tri-Wing – запатентованная модель мастерами США, представленная трехлепестковым наконечником.

Отвертки для айфон

С помощью представленных видов отверток можно решить большинство задач – сменить аккумулятор, прочистить все детали от пыли и попавшей влаги, сменить диск на разновидность большего объема и прочее.

Отдельно рассматривается установка симки. Зачастую разъем находится в боковой стороне устройства. Для ее замены потребуется специальный ключ, который можно приобрести дополнительно сразу при покупке айфона. Если его нет у владельца мобильного устройства, используют тонкую иголку. Ее аккуратно вводят в отверстие, чтобы не повредить внешний контур.

Что скрывается под крышкой

Под крышкой айфона находятся все элементы устройства, предназначенные для работы. Здесь присутствует аккумулятор, сим-карта, дисплей и прочие детали. Их замена возможна в случае ремонта, но не должна проводиться самостоятельно. Если присутствует необходимость замены деталей, следует обратиться в сервисный центр.

Что скрывается под крышкой айфона

Самостоятельно открывать айфон можно в крайних случаях – при смене сим-карты и аккумулятора в случае его полного истощения. В остальных ситуациях лучше обращаться к мастерам. Не следует приступать к работе, если нет соответствующих инструментов.

Второй шаг

На данном этапе посредством вакуумной присоски пластиковой лопатки нужно приподнять экран гаджета. Судя по отзывам, некоторые владельцы для этой цели используют не лопатку, а обычную отвертку. Однако специалисты этого делать не рекомендуют, поскольку так вы можете повредить корпус и экран айфона.

Стоит отметить, что приподнять экран возможно и с помощью иголки. Достаточно ею аккуратно подцепить верхнюю панель. Если же у вас есть вакуумная присоска iSclack, то работать вам будет гораздо проще. Нужно поднести присоску к айфону и прижать ручки устройства друг к другу, в результате чего липучки раскроются.

Теперь вам остается расположить между ними свой телефон и расцепить ручки. Таким образом присоски сомкнутся. Далее крепко сожмите ручки, чтобы приподнять верхнюю панель гаджета.

Снимаем крышку

Качественно поменять корпус устройство можно только в сервисном центре, однако при большом терпении эту процедуру можно провести и самостоятельно. Рассмотрим ниже, как это сделать.

Этапы разборки гаджета

Следуйте инструкции:

1. Первым делом следует открутить два болтика, которые находятся снизу устройства. Тут нам и пригодится отвертка с пятью лепестками. Этот вид болтов сделан специально, чтобы обычный пользователь не смог разобрать устройство (в более старых моделях устанавливались крестовидные болтики). Если у вас нет специальной отвертки, то процедуру можно провести при помощи любого плоского предмета, который сделан из металла. Но нужно понимать, что такой способ может повредить лепестки болта, и разобрать телефон второй раз будет очень сложно. Поэтому можно заранее запастись дополнительными болтами, но уже с крестовой шляпкой.
2. Далее, при помощи вакуумной присоски и лопатки нужно аккуратно приподнять экран. Эта лопатка, в отличие от отвертки или других предметов, не повредит экран вашего гаджета.
3. Поднимать дисплей нужно со стороны центральной кнопки смартфона.
4. Затем нам понадобится крестовая отвертка, которой нужно открутить два болтика, фиксирующих экран. С помощью лопатки корпус устройства делится на две половины.
5. Открутить центральную кнопку и снять ее с телефона.
6. Далее следует аккуратно отсоединить камеру, динамик и датчик, которые находятся в верхней части смартфона. Однако сначала нужно отсоединить специальную пластину.
7. Следующим этапом идет удаление защитной пластины из металла, которая находится на передней части устройства.
8. Теперь можно начать открывать и сам корпус iPhone 5s. Для этого нужно снять аккумуляторную батарею, чтобы избежать случайного замыкания.

При помощи специальной лопатки нужно вынуть все шлейфы, которые подключены к плате. Следует знать, что батарея приклеена к устройству и, чтобы ее извлечь, потребуется приложить некоторые усилия. Но клей, на котором держится батарея, не очень сильный, и проблем с ее извлечением возникнуть не должно.

Следующие действия таковы:

1. Извлечь камеру. Сделать это несложно, так как она ничем не прикреплена к корпусу устройства.
2. Открутить болтики, которые находятся на задней панели и служат для фиксации материнской платы. После этого сама плата тоже должна быть извлечена.
3. Снять пленку, которая защищает процессор, а затем достать и его.
4. Извлечь из смартфона wi-fi приемник, гнездо для гарнитуры и динамик. Все эти детали фиксируются при помощи специального клея, поэтому процедура должна проводиться очень аккуратно.
5. Снять моторчик для вибровызова и прочие оставшиеся детали.
6. На этом и заканчивается разборка iPhone 5s. Если следовать данной инструкции, то поменять корпус или другие поломанные детали будет несложно. Собирать смартфон нужно по этой же схеме, только в обратном порядке. После сборки и включения нужно заново вводить пароль. А также, без опыта в ремонте мобильных телефонов не следует торопиться, в противном случае можно нанести непоправимый вред устройству.

Как можно увидеть, разборка iPhone 5s — не очень сложная процедура. Человеку, который имеет небольшой опыт в разборке техники, будет очень легко во всем разобраться. Данные знания очень понадобятся тогда, когда у устройства повредится корпус, а случается это довольно часто (приблизительно после четырех лет использования). В этом случае владелец смартфона сможет самостоятельно произвести ремонт и этим сэкономить немного денег. Однако если вы сомневаетесь в своих силах и боитесь повредить внутренние части телефона, то лучше не рисковать. В этом случае рекомендуется отдать устройство в сервисный центр, где вам все гарантированно отремонтируют.

iPhone 4 и 4s

Для того чтобы снять крышку iPhone 4 или 4s нам потребуется лишь специальная подходящая отвёртка для гнёзд внизу устройства (где расположен вход для зарядки) и немного терпения. В отличие от более поздних моделей сделать это намного проще:

Аккуратно открутите винты (их всего два). Положите их на место, где они не потеряются.

• Теперь установить свои большие пальцы на поверхность крышки чуть ниже логотипа Apple , ближе к краям устройства, указывая ими в сторону яблока. Получится так, будто оно собирается упасть между ними.
• Немного подтолкните крышку вверх так, чтобы внизу появилась щель. То есть, крышка чуть-чуть отойдёт вверх. Затем очень аккуратно можете отделить её от устройства. Готово! Теперь вы можете увидеть всё, что находится внутри вашего смартфона.

Немного подтолкните крышку вверх

Чтобы закрыть своё устройство достаточно приложить крышку сверху, потянуть её пальцами вниз и закрутить винты.

Пошаговая инструкция

Первый этап разборки смартфона – снять корпус. Модуль дисплея соединяется с задней панелью двумя болтами, расположенными по обеим сторонам входя для зарядки. Чтобы аккуратно их выкрутить, понадобится отвертка Pentalobe P2. Винтики лучше положить на видное место, чтобы не потерять. Затем нужно взять спуджер и аккуратно поддеть крышку. Если не получается, не давите, а нагрейте панель. Для этого используют инженерный фен или специальное устройство – iOpener. Чтобы крышка не захлопнулась, нужно положить что-нибудь – подойдет медиатор. Затем поддевается лопаточкой другая часть крышки, и открывается смартфон. Только плавно, чтобы не повредить шлейф. Отверткой нужно снять крепления со скобы, вынимаются шлейфы дисплея, а после этого уже полностью снимается задняя панель смартфона.

Далее нужно выполнить следующую последовательность действий:

• снять скобу, отсоединить шлейфы и пинцетом вынуть модуль камеры;
• выкрутить винты и снять материнскую плату пластмассовым спуджером;
• отключить шлейф питания и вытащить батареи (для замены не нужно снимать материнскую плату);
• отключить шлейф и снять спуджером модуль, вмещающий устройства вибрации, съемки и сканирования;
• рядом находится модуль Taptic Engine, который также нужно отключить и вытащить пинцетом;
• останется только круглая магнитная пластина в середине – легко снимается пинцетом.

На этом разбор iPhone X завершен. Если повторить эту последовательность действий в обратном порядке, то получится собрать смартфон. Сложного в операции ничего нет, главное – аккуратность.

Источник

Разборка айфон 7

Для подготовки инструкции использовался оригинальный включающийся телефон. Первое с чего начинается любой ремонт, это проведение первичной диагностики.

При этом следует обратить внимание на:

• прокрученные винты Pentalobe,
• состояние дисплея и корпуса телефона,
• проверить срабатывание кнопки Home (в том числе и гиперчувствительность)
• подключить к USB-tester и проверить цепь заряда телефона
• проверить работу аудиокодека
• проверить ловит ли телефон сеть

Далее выкручиваем винты Pentalobe и устанавливаем присоску на дисплей, в районе кнопки Home.

Аккуратно пластиковым медиатором проводим по периметру дисплея, тем самым отделяя дисплейный модуль от корпуса. Помним про микросхему U10 которую легко можно повредить.

Затем необходимо сместить дисплей немного вниз и вывести направляющие экрана из корпуса iPhone.

Открываем дисплей вправо и для того чтобы сохранить шлейфы в исправном состоянии, устанавливаем присоску и уже на нее размещаем дисплей. Ни в коем случае, дисплей с подключенными шлейфами, не располагаем горизонтально на коврик. Иначе возможно повреждение шлейфов или разъемов на плате.

При полной разборке телефона обратите внимание на раскладку винтов и составляющих смартфона, на магнитном коврике. Правильная раскладка поможет соблюсти главное правило мастера, при выполнении любого ремонта, “Не навреди” или не сделай хуже. . Если телефон ранее не вскрывался, применяем сепаратор для расклейки дисплейных модулей

Если телефон ранее не вскрывался, применяем сепаратор для расклейки дисплейных модулей.

Откручиваем трехлучевой отверткой фиксатор шлейфов дисплейного модуля и аккумуляторной батареи.

Аккуратно убираем фиксатор в сторону и отключаем коннектор АКБ.

Помним, что первичная цепь питания формируется при подключенной батарее до нажатия на кнопку включения. Поэтому используем диэлектрический предмет. Подробный чек-лист по замене аккумулятора можно посмотреть в статье Замена АКБ iPhone.

Отключаем шлейфы дисплейного модуля

Затем крестовой отверткой откручиваем фиксатор шлейфа фронтальной камеры

Отключаем шлейф фронтальной камеры также пластиковой лопаткой.

Дисплейный модуль снят, теперь можно переходить к следующему этапу

Приступаем к полной разборке корпуса телефона:

Извлекаем источник питания (емкость батареи в семерке 1960 мА*ч). Если АКБ ранее менялась в телефоне, то ее достаточно легко извлечь, воспользовавшись пластиковой лопаткой. Дополнительно можно применить сепаратор или любой растворитель (БР-2, медицинский спирт). Если же акб ранее не извлекалась, в первую очередь необходимо демонтировать вибромотор. И лишь затем потянув за язычки заводского двухстороннего скотча вытянуть их используя пинцет (вытягивать скотч рекомендуется максимально горизонтально чтобы не порвать его).

• Откручиваем винт удерживающий фиксатор вспышки и компенсирующего микрофона
• Откручиваем винты фиксирующие антенну NFC

Материнская плата айфон 7 (сторона А)

Материнская плата iPhone 7 (сторона В) с отмеченным аудиокодеком

• Вынимаем кнопки, предварительно сняв с них скобки
• Откручиваем полифонический динамик и антенну Wi-Fi
